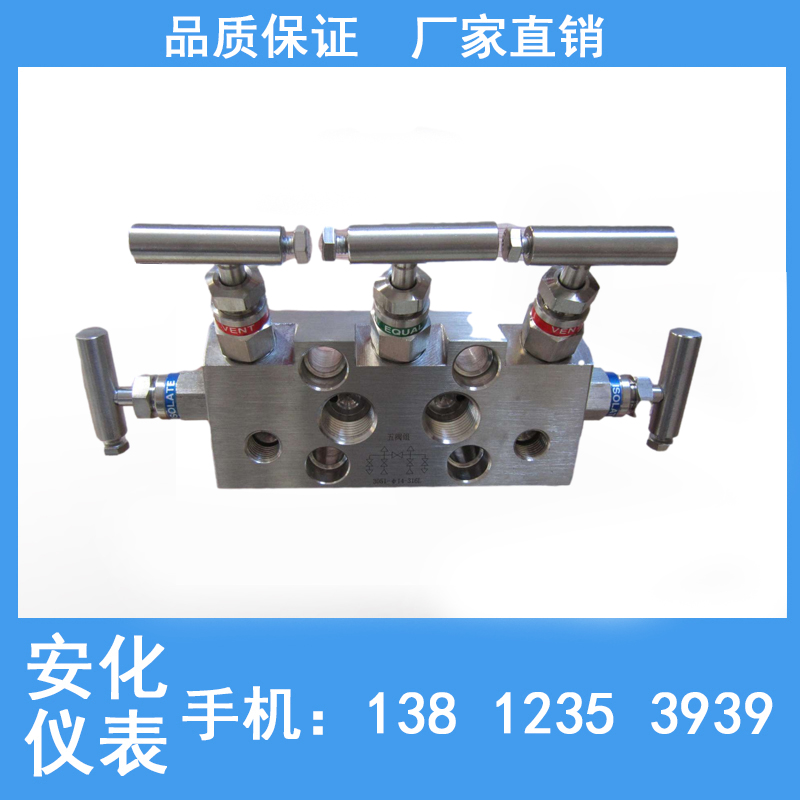

一體化五閥組

說明：該系列儀表閥組是我公司在吸收英國、美國、日本、新加坡等國家近幾年來儀表閥組結構的基礎上，自行設計的具有結構小巧，外型美觀，性能可靠，使用方便靈活，標準化、通用化程度高。該閥組適用于國產和引進儀表裝置中，與各種差壓、流量、液位等變送器配套安裝。
□公稱壓力：PN2.5 PN6.3 PN16 PN32MPa
□公稱通徑：DN5
□適用介質：油、水、氣等多種非腐蝕性和腐蝕性介質
□適用溫度：-40℃-570℃
□制造材料：20#1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
□配管：鋼管ф12，ф14，ф16，ф18，銅管ф6，ф8，ф10
□連接螺紋：G1/2 1/2NPT G1/4 1/4NPT

序號	公稱壓力	進口	出口	適用溫度	閥體材料
1	20MPa	φ14 接管	φ14 接管	-20～440℃	碳鋼
2	20MPa			-70～240℃	不銹鋼
3	40MPa			-20～440℃	碳鋼
4	40MPa			-70～240℃	不銹鋼
